Muelle para trasiego de combustible, Miraflores, Panamá.

Category
Portuàries i aeroportuàries

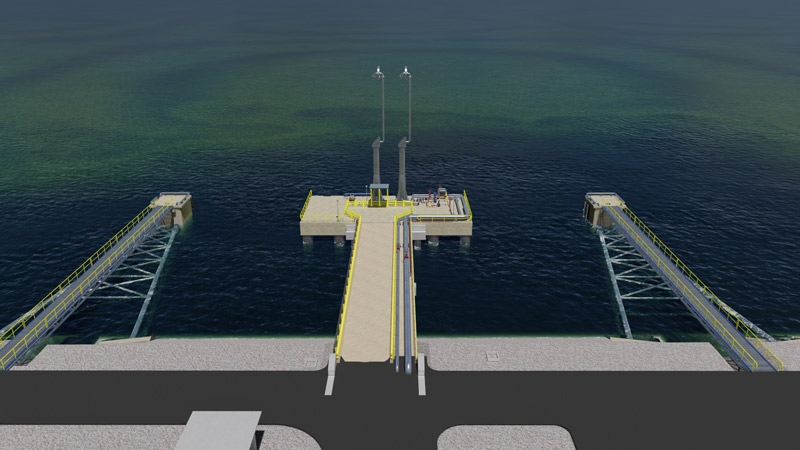

Construcción de un muelle para la descarga de combustibles en Miraflores, con capacidad para un buque Panamax y para el abastecimiento de barcos remolcadores con diésel. Los trabajos se llevan a cabo junto a las esclusas de Miraflores, punto neurálgico del Canal de Panamá.

Entre los trabajos más destacados incluye la construcción de:
• 4 duques de alba de hormigón de 4,5×4,5 m sobre 4 pilotes de 24” (60 cm) de diámetro y 19m de longitud, con camisa de acero, provistos de defensas marinas y ejecutados con medios marítimos.

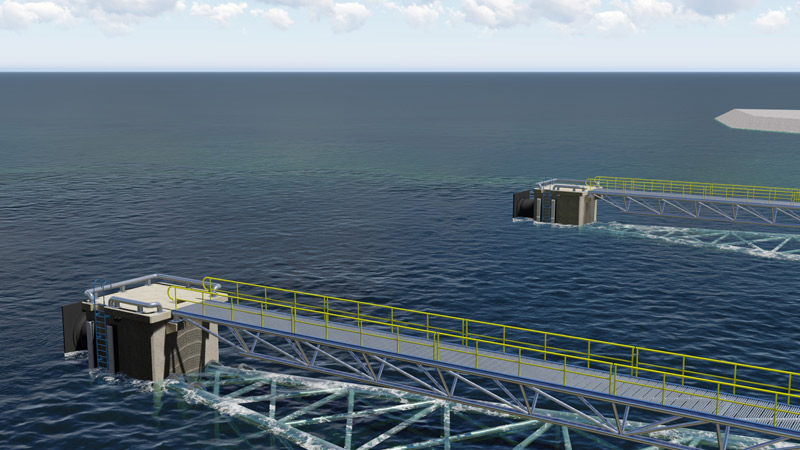

• Cerchas de amarre a tierra firme de 35m de longitud para los duques de alba y anclaje al suelo de sus fundaciones.

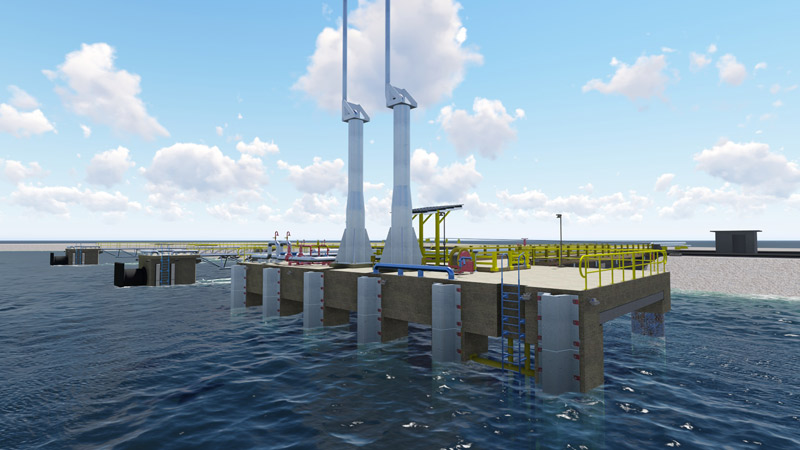

• Plataforma de trabajo en el agua de hormigón armado, de 22×10,30 m, sobre 12 pilotes de 48” (120 cm) de diámetro y 20 m de longitud, ejecutados con camisa de acero provisional y construidos mediante medios marítimos.

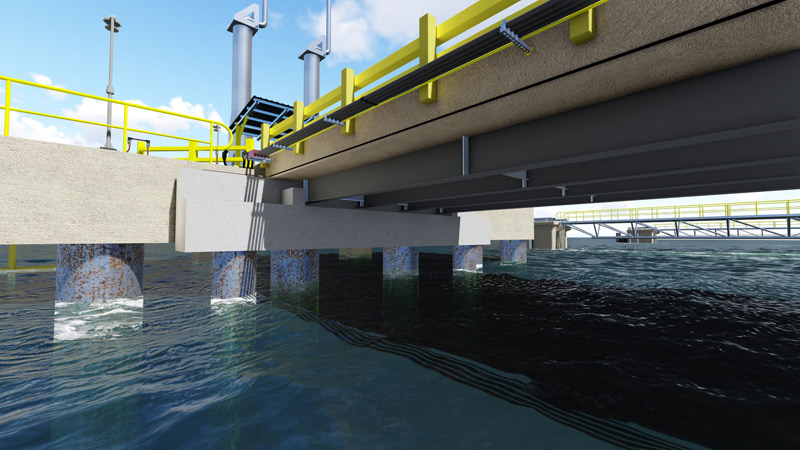

• Puente de acceso a la plataforma de trabajo de 33×6,5 m con losa de hormigón armado sobre vigas de acero y estribos de hormigón armado soportado por pilotes de 30” (76 cm) de diámetro, ejecutados con camisa de acero provisional mediante medios marítimos.
• Enrocado de protección de la dársena, incluyendo la conformación del talud subacuático, la instalación de la geomalla cosida y la colocación de la roca para filtro.

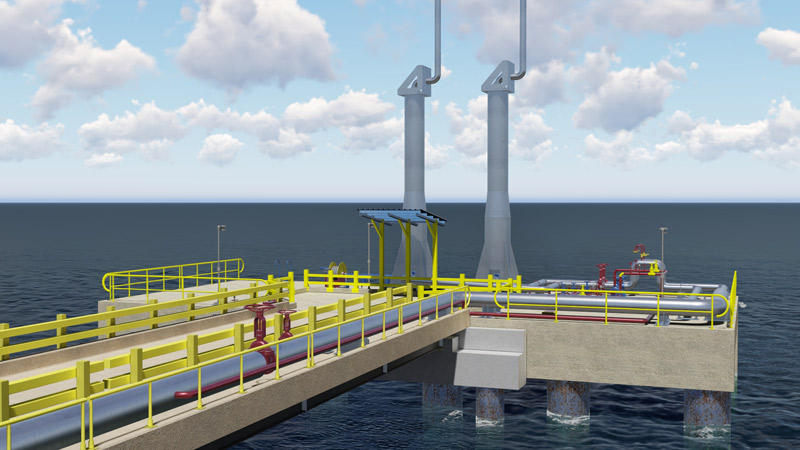

• Sistema de trasiego y brazo de descarga para diésel y bunker, conducciones eléctricas, líneas de suministro de agua potable, caminos de acceso, estacionamientos y caseta de oficinas.

Las principales unidades del proyecto son:
• 264 m de pilotes vaciados en sitio con camisa de acero de 24” de diámetro
• 245 m de pilotes vaciados en sitio con camisa provisional de 48” de diámetro
• 136 m de pilotes vaciados en sitio con camisa provisional de 30” de diámetro
• 15.400 m³ de escollera para enrocado de protección.
• 219.131 kg de acero estructural
• 1.292 m³ de hormigón armado
• 10.930 kg de acero para anclajes al terreno
• 18.328 m³ de rellenos y terraplenes
• 24.000 m² de geomallas y geotextiles
• 346 m de tubería de trasiego de diésel
• 1.400 m de conducción eléctrica
